Darf man diesen I-Träger schneiden?

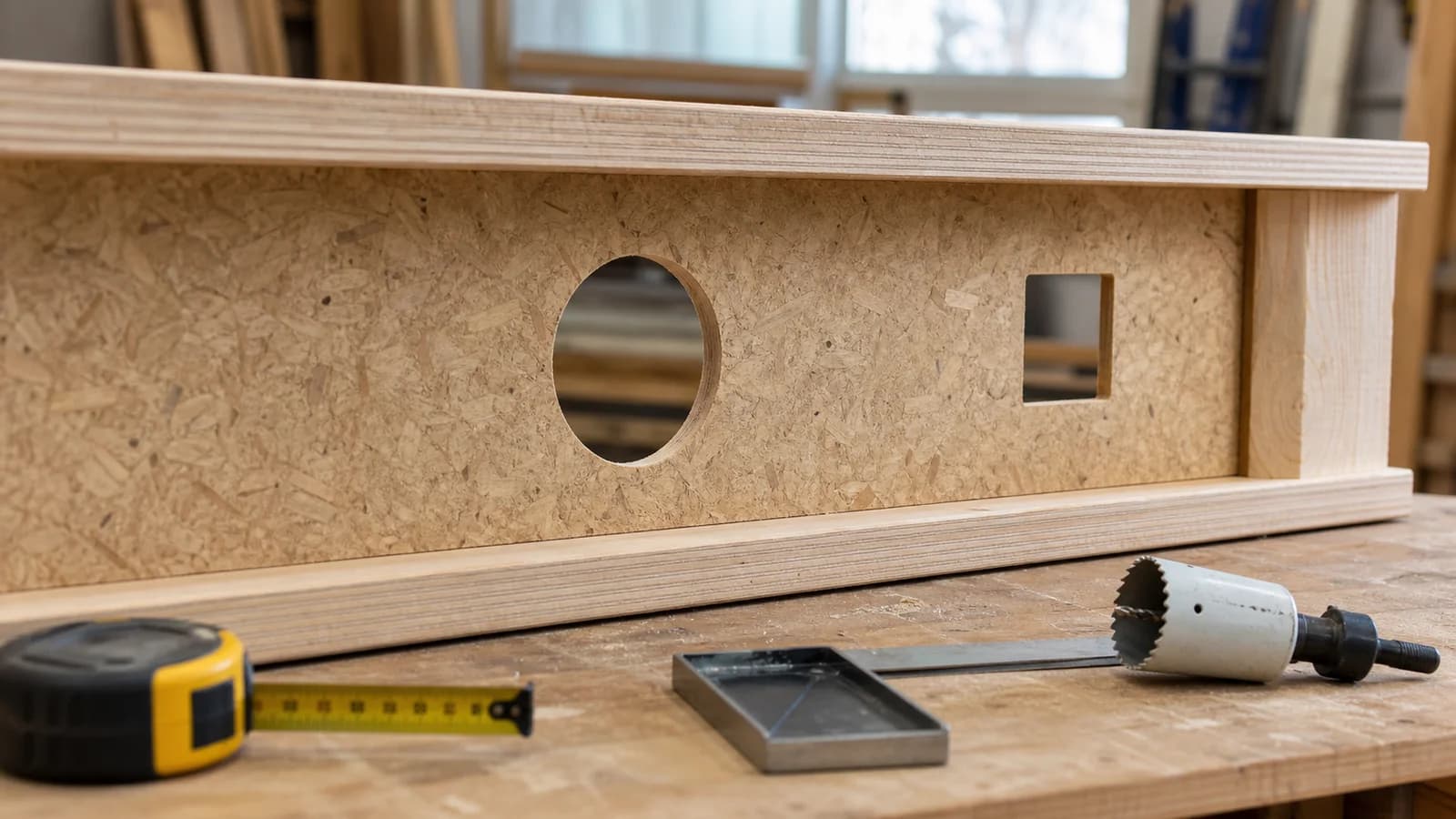

Der dünne Steg wirkt für Leitungen gemacht. Öffnungen sind oft möglich, aber nur in geprüften Grenzen. Die Studie vom 11. Juli 2026 zeigt, wie Größe und Lage rechteckiger Löcher Tragfähigkeit, Durchbiegung und Versagen ändern.

Tragwirkung

Gurte tragen viel Biegung, der Steg überträgt Schub. Gurte zu schneiden ist normalerweise verboten. Stegöffnungen können zulässig sein, doch nahe Auflagern und Einzellasten sind Bereiche empfindlich. Ecken konzentrieren Spannungen; Rechtecke waren schädlicher als vergleichbare Kreise.

Einsteigerregel

Hersteller, Serie, Höhe, Spannweite und Last ermitteln. Aktuelle Produkttabelle für Größe, Auflagerabstand, Lochabstand und Sperrzonen nutzen. Außerhalb: stoppen und schriftliche Lösung erhalten.

Keine fremde Serie kopieren, Gurte schneiden oder „etwas“ vergrößern. Leitungen, Gefälle, Brand, Dämmung und Zugang vor dem Sägen koordinieren. Eine verschobene Leitung spart viele Reparaturen.

Bei Fehlern Bereich sichtbar und unbelastet halten. Identität, Maße, Lage und Nachbarlöcher erfassen; ein improvisierter Flicken ist kein Nachweis.

Brand, Übergabe und FrameVerk

Der Träger kann Teil einer klassifizierten Decke sein; Öffnung und Reparatur müssen Schutz erhalten. Pläne, Freigaben, Reparaturen und Fotos aufbewahren.

Das digitale Objekt muss Serie, Spannweite, Auflager und Sperrzonen kennen. Außerhalb der Grenzen fordert Software eine Prüfung statt eines beruhigenden Kreises.

Fünf-Minuten-Prüfung vor dem Schnitt

Kennzeichnung am Träger lesen und bestätigen, dass der Plan genau dieses Produkt beschreibt.

Beide Abmessungen der Öffnung, den Abstand zum nächsten Auflager und den freien Abstand zu allen weiteren Löchern messen. Beide Seiten prüfen, denn ein Rohr kann ein älteres Loch verdecken.

Den zulässigen Umriss nur auf dem Steg anzeichnen, ohne die Gurte zu berühren.

Runde Löcher brauchen das angegebene Werkzeug; rechteckige Öffnungen behalten den vorgeschriebenen Eckenradius. Scharfe Innenecken erhöhen lokale Spannungen.

Markierte Lage und fertige Öffnung fotografieren, danach das koordinierte Leitungsmodell aktualisieren.

Dieser Nachweis verbindet Planung und Baustelle und gibt späteren Gewerken eine klare Antwort, ohne einen weiteren Probeschnitt in einem verdeckten Bauteil.

Weichen veröffentlichte Tabelle, Zeichnung und realer Träger voneinander ab, gilt nicht die bequemste Antwort.

Den Konflikt dokumentieren und vor Fortsetzung durch den verantwortlichen Planer klären lassen.

Temporäre Markierungen dürfen nicht der einzige Nachweis bleiben. Die freigegebene Lochlage gehört in aktualisierte Zeichnung und Modell, damit Kontrolle und späterer Umbau dieselbe geprüfte Grundlage verwenden.

Quellen

• Construction and Building Materials, „Wood I-joists with rectangular openings: The influence of opening size and location on load-carrying capacity and failure mechanisms“, 11. Juli 2026: https://www.sciencedirect.com/science/article/pii/S0950061826016557 - Wood I-Joist Manufacturers Association, „Policies & Publications“: https://i-joist.org/policies-publications-3-2/ - Wood I-Joist Manufacturers Association, „Establishing Shear Capacities for Prefabricated Wood I-Joists with Holes“: https://i-joist.org/wp-content/uploads/2018/05/shear-with-holes.pdf
