Vom Modell einer Holzkonstruktion zur Materialliste
Ein Hausbeispiel zeigt, wie dasselbe Modell Stückzahlen, Abmessungen und Materialplanung miteinander verbindet.
Der Entwurf einer Holzkonstruktion wird nützlicher, wenn Sie die enthaltenen Materialien sehen können. Wie viele Teile enthält er? Welche Längen wiederholen sich? Was ändert sich, wenn Sie den Entwurf ändern?
FrameVerk verbindet diese Fragen mit demselben Projekt, das Sie in 2D und 3D sehen. Sie planen im Browser am Computer und prüfen anschließend die Holzinformationen aus den Bauteilen dieses Modells. Einfache Werkzeuge für Wände und Dächer helfen Ihnen, den Entwurf ohne eine zusätzliche Installation zu erstellen. Die Materialliste bietet einen praktischen nächsten Schritt nach der Zeichnung.
Beginnen Sie mit den Teilen im Modell
Eine nützliche Materialliste beginnt mit den Bauteilen, die Sie entworfen haben. Anzahl, Querschnitt, Länge und erforderliche Schnitte beschreiben den Inhalt des Projekts. FrameVerk hält diese Informationen mit dem Modell verbunden. Sie müssen daher nicht jedes Teil erneut in eine separate Tabelle eingeben.
Diese Verbindung ist bei Entwurfsänderungen wichtig. Wenn Sie die Konstruktion ändern, können Sie die Mengen aus dem aktuellen Projekt prüfen. Sie können die Holzinformationen mit der Konstruktion auf dem Bildschirm vergleichen und erkennen, welche Variante Sie besprechen.
Vervollständigen Sie zuerst die Bauteile, die in die Materialberechnung eingehen sollen. Prüfen Sie danach deren Abmessungen und Längen, bevor Sie Annahmen zum Einkauf ergänzen.
3D-Modell in FrameVerk.
Sehen Sie das Ergebnis für ein Haus

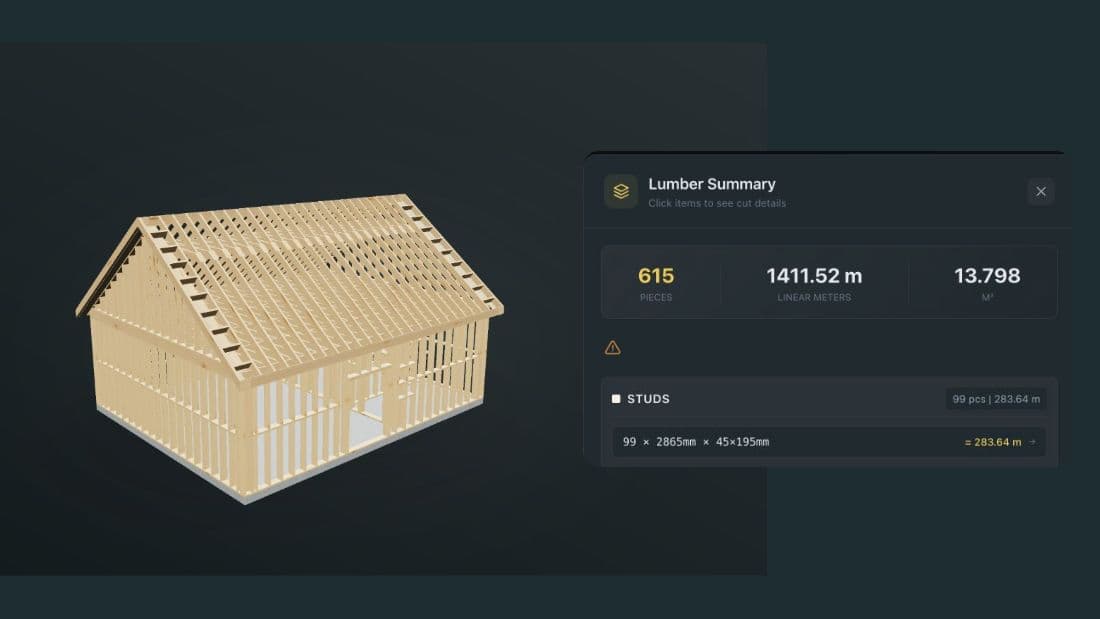

Das öffentlich gezeigte Haus misst 8 × 10 m, ungefähr 26 Fuß 3,0 Zoll × 32 Fuß 9,7 Zoll. Die veröffentlichten Modellmengen umfassen 615 Teile, darunter vier Platten für die Untersicht des Dachüberstands. Die Gesamtlänge beträgt 1.411,52 m, ungefähr 4.630,97 Fuß. Das Gesamtvolumen beträgt 13,798 m³, ungefähr 487,27 Kubikfuß.
Diese Zahlen beschreiben ein einziges Modell. Sie verbinden ein sichtbares Gebäude mit einer Stückzahl und einer gemessenen Materialmenge. Sie können dasselbe Haus ohne Konto im öffentlichen 3D-Betrachter öffnen.
Die Mengen helfen bei der Planung und Besprechung. Sie sind keine Bestellliste für verfügbare Holzlängen.
Prüfen Sie eine Gruppe von Teilen
Das Gesamtvolumen bietet eine Sicht auf das Projekt. Eine Gruppe gleicher Teile bietet eine andere.
Dasselbe Haus enthält eine Gruppe von 99 Ständern. Jeder Ständer ist 2.865 mm lang, ungefähr 9 Fuß 4,8 Zoll. Sein Querschnitt beträgt 45 × 195 mm, ungefähr 1,77 × 7,68 Zoll. Beide im Detail gezeigten Enden haben einen Winkel von 90 Grad.
Sie können nun ein konkretes Teil besprechen, über die Gesamtsumme hinaus. Die Stückzahl zeigt, wie viele Teile in dieser Gruppe benötigt werden. Querschnitt und Länge beschreiben ihre Abmessungen. FrameVerk fasst gleichwertige Teile zusammen und hält unterschiedliche Längen, Profile und Schnitte getrennt.
Ergänzen Sie das Holz, das Sie kaufen können
Im nächsten Schritt verbinden Sie die Modellmengen mit dem verfügbaren Holz. Die Länge eines fertigen Bauteils und die Lieferlänge des Händlers erfüllen unterschiedliche Zwecke. Der Zuschnittplan muss die Teile aus jeder Lieferlänge sowie das von der Säge entfernte Material berücksichtigen.
In FrameVerk können Sie Lieferlängen und Annahmen zum Verschnitt zusammen mit dem Projekt prüfen. Sie geben die Lieferantenpreise ein, die für Ihr Vorhaben gelten. Das unterstützt eine frühe Materialkostenschätzung und hilft, Entwurfsvarianten mit denselben Preisangaben zu vergleichen.
Bestätigen Sie vor einer Bestellung die verfügbaren Querschnitte, Güteklassen und Längen mit Ihrem Lieferanten. Prüfen Sie auch die Preiseinheit, Lieferung und Steuern. Ein Kubikvolumen allein kann nicht jeden benötigten Holzartikel beschreiben.
Prüfen Sie die Liste zusammen mit dem Entwurf
Der Vorteil ist die klare Verbindung zwischen der Konstruktion und ihren Materialinformationen. Sie können den Entwurf untersuchen, gleiche Teile prüfen und die Schätzung anhand desselben Projekts besprechen.
FrameVerk unterstützt den Export in eine Tabellenkalkulation und druckbare PDF-Dateien für geprüfte Zuschnittlisten. Diese Formate helfen bei Preisermittlung, Abstimmung und Werkstattvorbereitung. Lassen Sie Pläne, Materialliste und Schnittanweisungen vor Einkauf oder Bau durch die zuständigen Fachleute prüfen.
Beginnen Sie mit dem öffentlichen Hausbeispiel und seinen veröffentlichten Mengen. Tragen Sie sich anschließend in die Warteliste ein, um eine Einladung zu erhalten, sobald der Editorzugang öffnet. Sie können das Ergebnis sehen, bevor Sie entscheiden, wie dieser Arbeitsablauf zu Ihrem nächsten Holzbauprojekt passt.
Öffentliche 3D-Hausdemo öffnen
Quellen
- FrameVerk, “Timber Frame Design Software & Cut Lists,” öffentliche Angaben zum Haus, geprüft am 25. September 2026: https://frameverk.com/en
- FrameVerk, “Timber takeoff and cut lists generated from the model,” geprüft am 25. September 2026: https://frameverk.com/en/features/cut-list-takeoff
- FrameVerk, “Timber Frame Cut List Generator,” geprüft am 25. September 2026: https://frameverk.com/en/solutions/timber-frame-cut-list-generator
- FrameVerk, “Timber Frame Lumber Cost Estimator,” geprüft am 25. September 2026: https://frameverk.com/en/solutions/timber-frame-lumber-cost-estimator
- NIST, “NIST Guide to the SI, Appendix B.8: Factors for Units Listed Alphabetically,” geprüft am 25. September 2026: https://www.nist.gov/pml/special-publication-811/nist-guide-si-appendix-b-conversion-factors/nist-guide-si-appendix-b8
